Open Innovation
Die Weiterentwicklung unserer Produkte gemeinsam mit Zulieferern und Hochschulen, in enger Zusammenarbeit mit unseren Kunden.
Besonders bei Kanalbrennern sind die Strömungsverhältnisse vor Brenner wesentlich für eine möglichst homogene Temperaturverteilung nach Brenner und für niedrige Abgaswerte.
Häufig ist die Einbausituation wie folgt: Ein Prozessluftgebläse sitzt kurz vor dem Brenner, so dass ein Übergangstück mit relativ großem Öffnungswinkel notwendig ist.
- (Abb. 1)

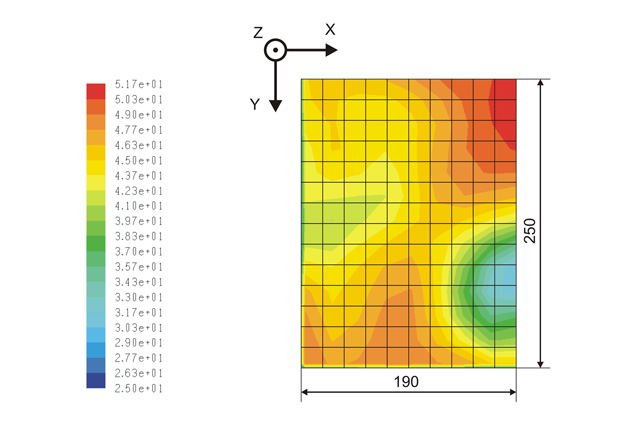

Der konstruktive Aufbau eines handelsüblichen Radialventilators führt zu einer inhomogenen Geschwindigkeitsverteilung am Druckstutzen des Gebläses (Abb. 1).
- (Abb. 2)

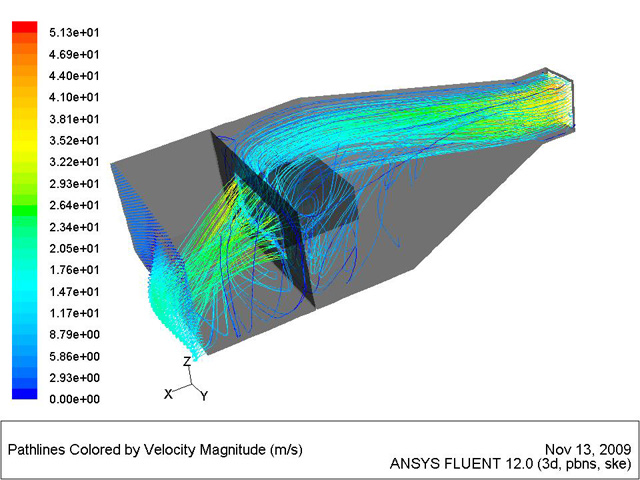

Aufgrund des relativ großen Öffnungswinkels des Übergangsstücks kommt es zudem zu Ablösungs- erscheinungen (Abb. 2).
- (Abb. 3)

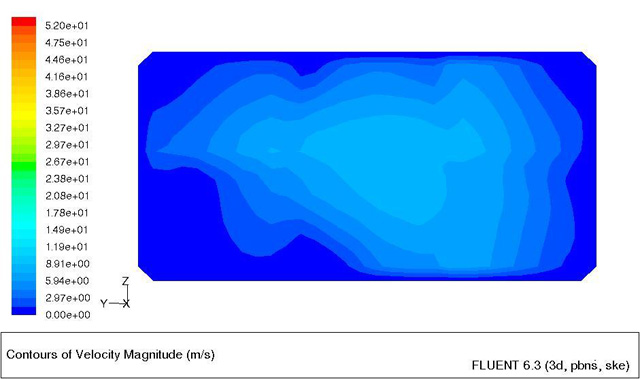

Nach Brenner liegt eine inhomogene Geschwindigkeitsverteilung vor (Abb. 3).
- (Abb. 4)

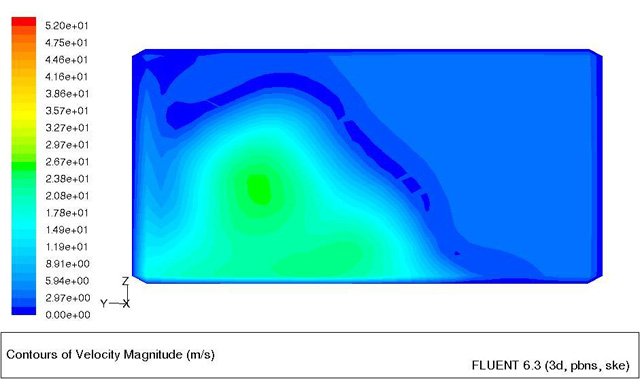

Durch konstruktive Maßnahmen kann die Anströmung optimiert werden. Dadurch werden die Strömungs- verhältnisse am Brenner homogenisiert und die Temperaturverteilung nach Brenner sowie die Abgaswerte werden deutlich verbessert (Abb. 4).
